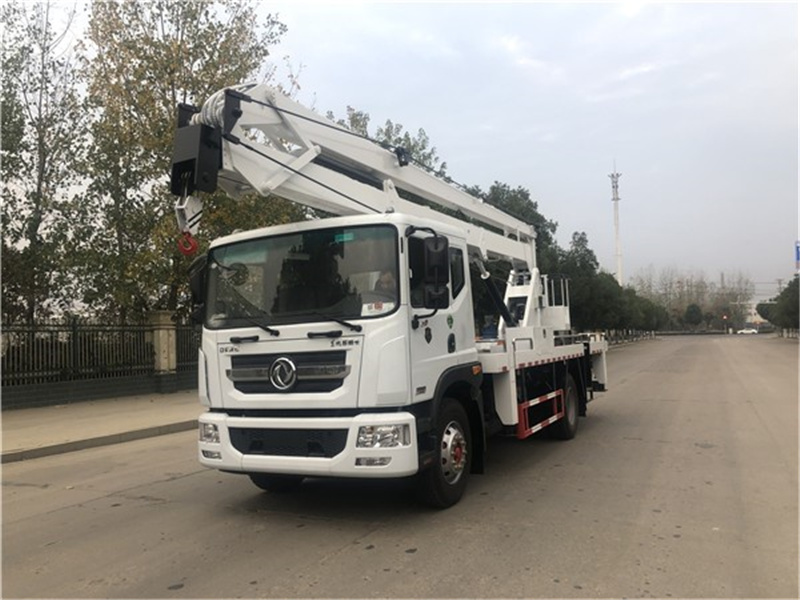

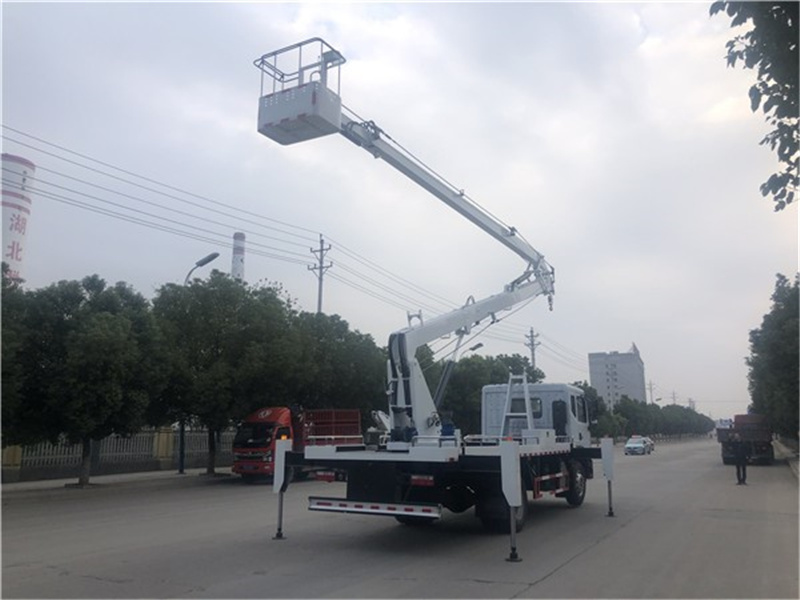

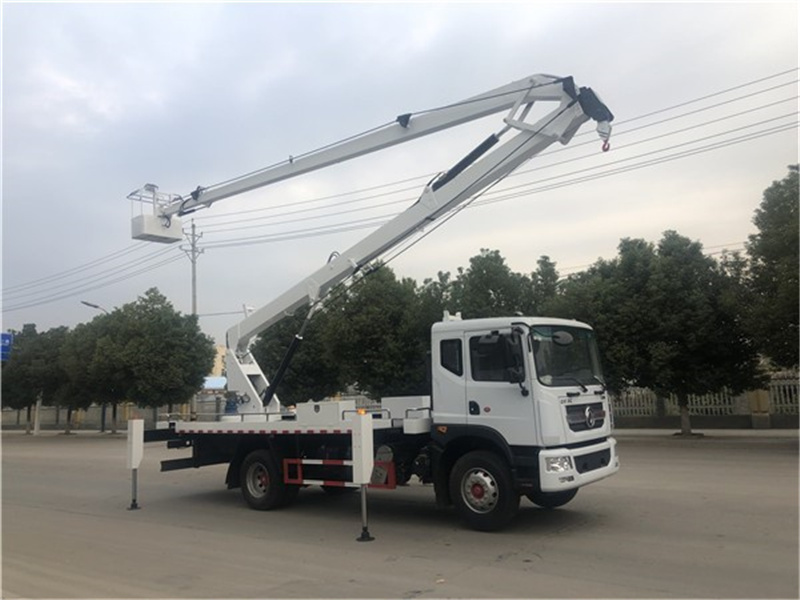

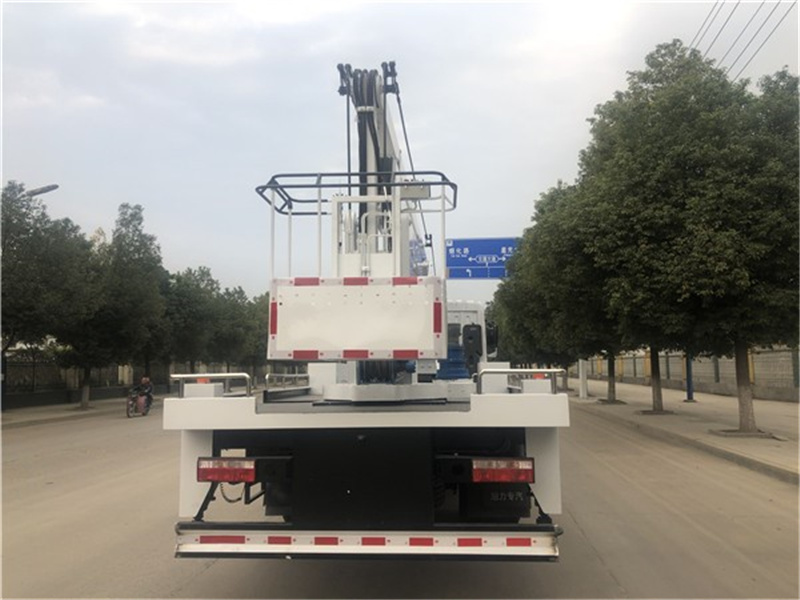

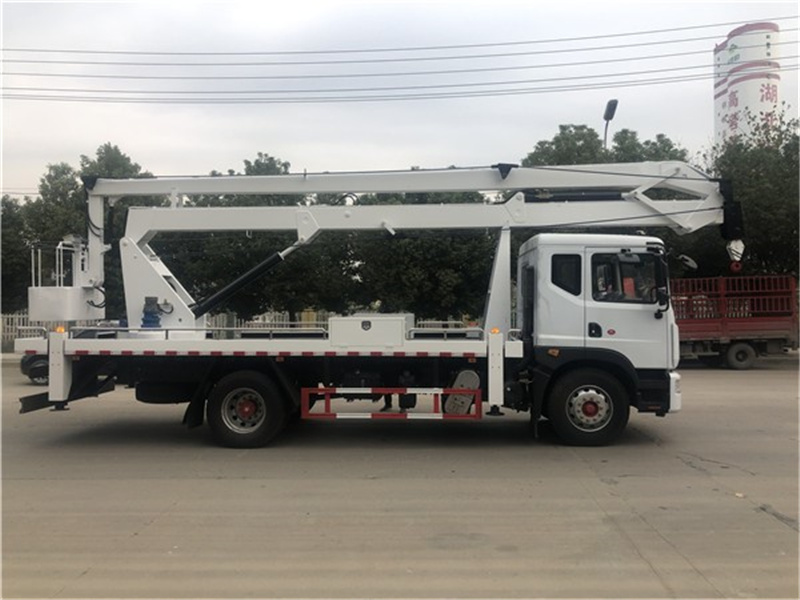

該車采用東風4500mm，軸距底盤，型號：EQ1185LJ9CDE ，帶空調、方向助力，由東風公司提供玉柴200馬力發動機、康明斯210馬力發動機，輪胎型號為295/80R22.5真空胎。

主要特點：

1、臂架和支腿均采用高強度鋼板HQ60/5.0對焊成型，受力大，強度高；

2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

3、轉臺雙向360°回轉，采用了行星齒輪傳動式減速機構；（具有自潤滑和自鎖功能）

4、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

5、下車與上車互鎖，操作安全、可靠；

6、上車操作通過節流閥實現無極調速；

7、吊籃采用外置拉桿機械式調平，更加穩定和可靠；

8、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

9、配置應急泵，發動機或者齒輪泵發生故障，可以用于應急收車；

1、高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2.  適用標準

    供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

10）CCAP-C11-01-2014  《強制形產品認證實施細則 汽車》

3、使用環境條件

1)海拔高度：    ≤**0米

2)環境溫度：    -5℃ ～ +40℃

3)相對濕度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同時作用持續三個正弦波

                 安全系數       1.67

5)**大日溫差：  15℃

6)日照強度(風速0.5m/s時)：0.1W/cm²

7)**大風速：       ≤ 10.7m/s1）



























4、 主要技術參數

車型號	HNY5110JGKE6
主要技術參數	底盤型號		長×寬×高		后懸	總質量（Kg）	軸距	發動機排放
	EQ1185LJ9CDE		10370×2550×3950		2910	11200	4500	國Ⅵ
上裝基本配置	臂架		臂架形式		三節折臂
			材料		高強度鋼板HQ60/5mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)
	作業工況		**大作業高度		22m
			**大作業高度時作業幅度		2.4m
			**大作業幅度		9.6m
			**大作業幅度時作業高度		11.3m
			回轉		雙向360°連續回轉
	吊臂		**大起吊質量		**Kg
			**大起吊高度		13m
			**大起吊幅度		9.2m
			起升機構		W15；單繩拉力800 Kg
			鋼絲繩		（60m）Φ8
			吊鉤		1T
	支腿		支腿型式		前后H型
			支腿材料		型材Q345B/5-10mm
			支腿跨距		縱向：6200，橫向：4000
			液壓鎖		四個支腿都帶雙向液壓鎖
			支腿頻閃燈		4只
車廂		材料		優質碳鋼及型材，鋪3㎜防滑花紋鋼板
		工具箱		**0*350*400；模具沖壓門，帶不銹鋼門鎖
		圍欄		Φ20不銹鋼管
		踏步		駕駛室側帶上下踏步
		側、后防護		優質碳鋼冷彎型材；強度高
		輪罩		注塑模具成型，美觀，強度高
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD 011.40.900
		減速機		行星齒輪傳動式，IHKN4B64E
		馬達		軸向柱塞馬達；XM-F40
吊籃		額定載荷		≤200Kg
		尺寸		長X寬X高：1080X620X1**
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		80L；帶液位表
		齒輪泵		定量泵，流量32ml/r
		工作壓力		帶壓力表；16MPa
		液壓閥組		集成電磁閥組
		油缸		12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全
操作系統		支腿		手動操作，各支腿可單獨可調，上下車互鎖
		操作方式		手動和電動結合
		臂架動作		轉臺和吊籃電動雙位操作
		發動機啟動、熄火		轉臺和吊籃雙位操作
		發動機油門		手動拉線
油漆		知名品牌油漆；顏色光滑，線條美觀；
標識及標牌		清晰、醒目、**不褪色

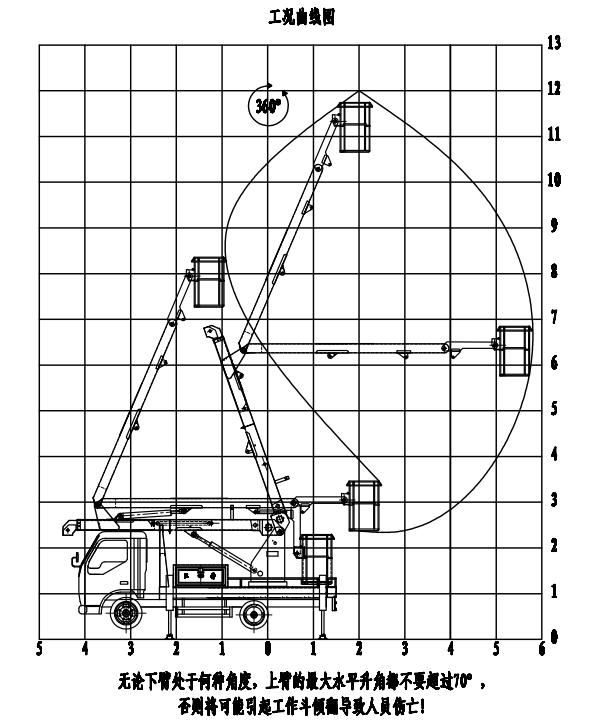

5、作業范圍圖

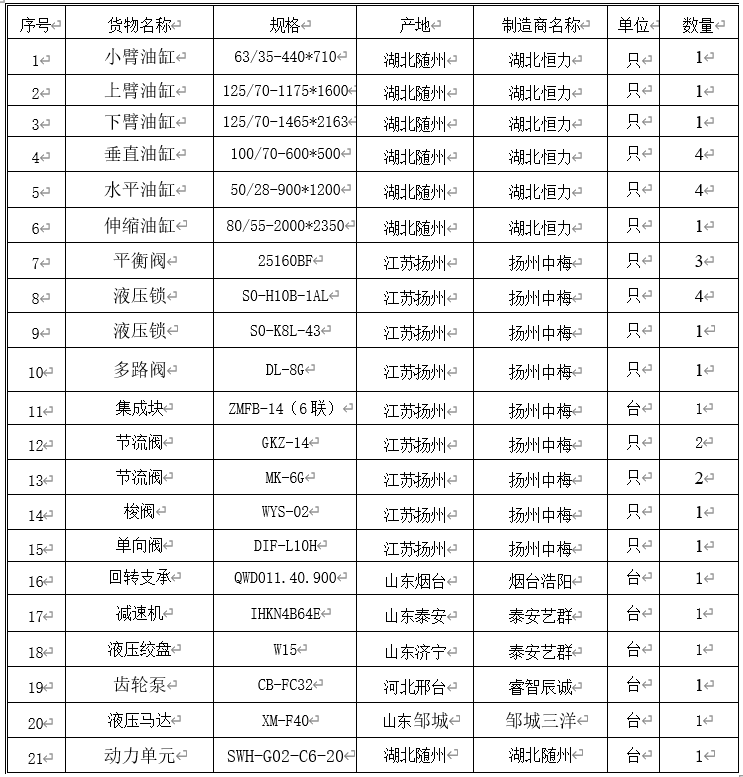

6、主要液壓元件清單
